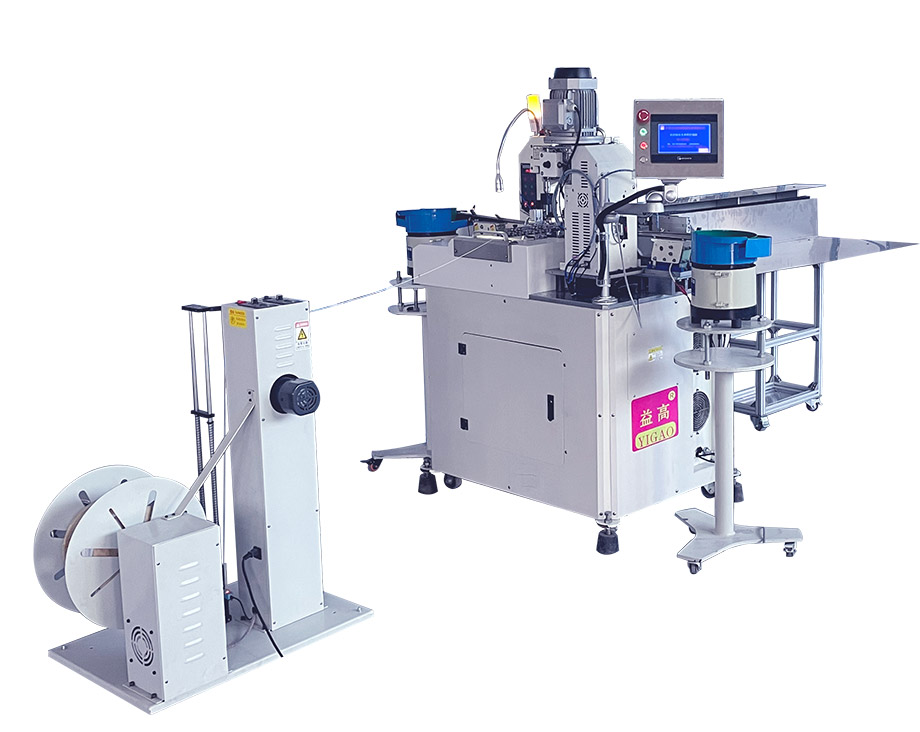

双头单粒自动裁线剥线压端机YG-G6+2P
一、工艺配置
|
1、PLC |
日本三菱5U |
进口 |
|
2、伺服器、伺服电机 |
日本三菱 |
进口 |
| 3、电磁阀 |
日本SMC |
进口 |
| 4、电磁阀 |
台湾亚德克 |
进口 |
|
5、气 缸 |
日本SMC |
进口 |
| 6、气 缸 |
台湾亚德克 |
进口 |
|
7、光纤开关 |
台湾力威 |
进口 |
| 8、气压表 |
日本SMC |
进口 |
| 9、压力表 |
日本SMC |
进口 |
| 10、近接开关 |
台湾阳明 |
进口 |
|
11、直线导轨 |
台湾上银HIWIN |
进口 |
|
12、触摸屏 |
台湾威纶通WEINVIEW |
进口 |
|
13、开关电源 |
台湾明纬MW |
进口 |
| 14、静音端子机 |
中国 |
九工 |
| 15、振动盘 |
中国 |
鼎龙 |
| 16、螺 丝 |
304不锈钢 |
进口 |
二、技术参数
| 马 达 | 日本三菱伺服电机 |
| 功 率 | 2000W |
| 电 源 | 220V/50HZ |
| 功 能 | 裁线、剥皮、穿孔、压端 |
| 切断长度 | 35mm ~ 9999mm |
| 切断精度 | 0.1 mm±0.01L(长度) |
| 剥皮长度 | 0 ~ 18 mm |
| 剥线公差 | ±0.1mm |
| 压著能力 | 3 T（静音端子机2台） |
| 空气压力 | 5Kgs ~ 7Kgs |
| 控制模式 | 寸动、单动及自动（连续） |
| 适用线材 | 1.5平方、2.5平方、4平方、6平方 |
| 产 量 | 600CPS/H左右 (300mmL) |
| 配备件 | 2套刀片、1套工具、1份说明书 |
| 易损物件 | 刀片（使用寿命至少六个月） |
| 外观尺寸 | L2100mm*W1650mm*H1520mm |
| 重 量 | 550KG |
三、特点说明
1、采用日本三菱控制系统配合全伺服马达控制，使送线、裁线、剥皮、压端等位置更为精准稳定，采用全进口元件，使设备品质更有保障、运行更为持久、顺畅、稳定。
2、全电脑控制：包括裁线长度、剥口长度、半剥长度、电脑调刀（无需垫片）、电脑数字化操作，显示屏上数字输入即可。
3、采用电脑式自动检测，出现气压低下，电机故障，皮带异常等状况时能自动停机，并将显示出故障原因，方便迅速排除故障，缺线时电脑自动提示。
4、机台运行中低噪音、低耗电、高速度、高效率且电脑带有记忆储存功能。
5、触摸屏调整裁线长度、切线深度、剥皮长度、端子压著位置更精确、简单、方便。
|
