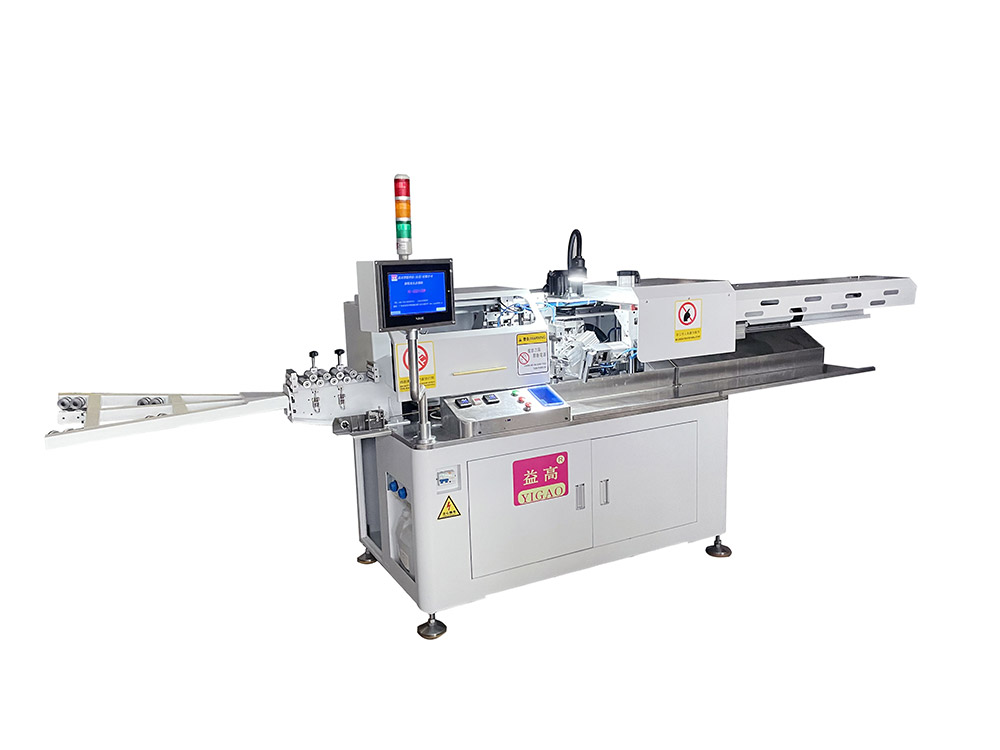

圆线全自动双头沾锡机YG-G22+CEW
一、工艺配置
| 1、PLC |
信捷 |
无锡 |
|
2、伺服电机 |
信捷 |
无锡 |
|
3、气缸 |
AirTAC |
台湾 |
|
4、感应器 |
特伦西亚 |
惠州 |
|
5、滚珠丝杆 |
TBI |
台湾 |
|
6、直线导轨 |
上银HIWIN |
台湾 |
|
7、电磁阀 |
速牌 |
深圳 |
|
8、触摸屏 |
信捷10寸 |
无锡 |
|
9、温控器 |
BERM |
中国 |
|
10、锡水电机 |
KAMOER |
上海 |
|
11、气压表 |
AirTAC |
台湾 |
二、技术参数

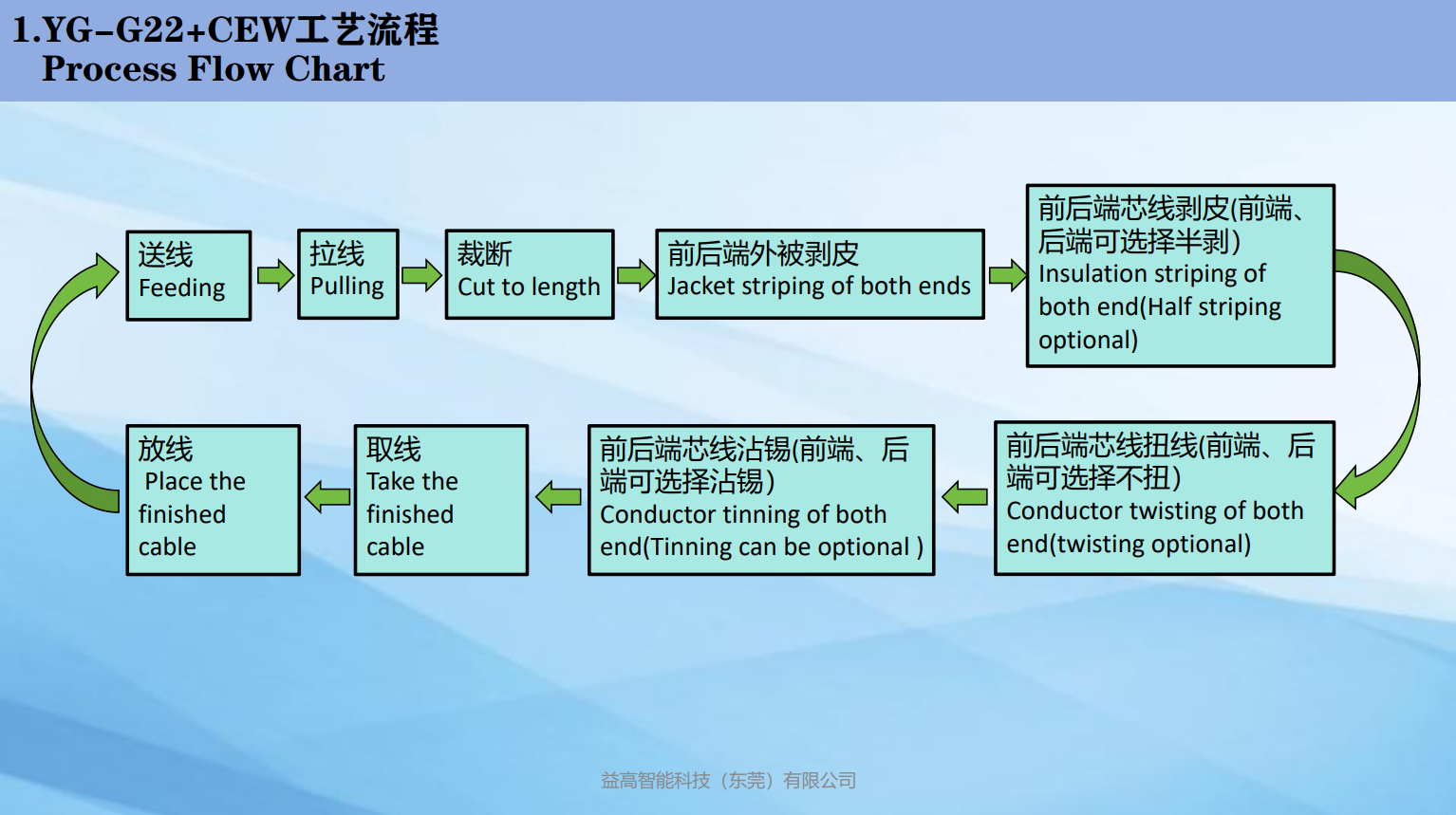

| 功 能 | 裁线、 前后端剥外皮、前后端剥芯线、前后端芯线扭线、前后端芯线沾锡 |
| 马 达 | 12组伺服电机（总线） |
| 功 率 | 3.5KW 15nm |
| 电 源 | 220V/50HZ |
| 切断长度 | 短线模式120mm ~ 299mm
长线模式300mm ~ 1500mm |
| 长度精度 | ±1 mm |
| 剥皮长度 | 前端外被Max 57mm、后端外被Max 196mm
前端芯线Max 24mm、后端芯线Max 19mm |
| 控制模式 | 寸动、单动及自动（连续） |
| 适用线材 | 橡胶线、PVC、硅胶线等 |
| 裁线能力 | OD6.0可同时五条 |
| 效 率 | 2000PCS/H左右（500mm） |
| 裁线台 | 不锈钢台面，长度1.75米 |
| 外观尺寸 | L3900mm*850mm*1650mm |
| 重 量 | 380Kg |
三、特点说明
采用 PLC 及人机介面触摸屏系统运行，全伺服电机工作，采用了与常规裁线沾锡机不一样的剥线扭线方式，能轻松快速地裁剥扭沾圆线护套线内芯外被，工作效率大大提高，巧妙的结构使得扭线不损伤芯线且规避了芯线沾锡互沾的现象，剥头整齐规范，不良率低、效率高、产量大，操作简单，易学易懂。
|
