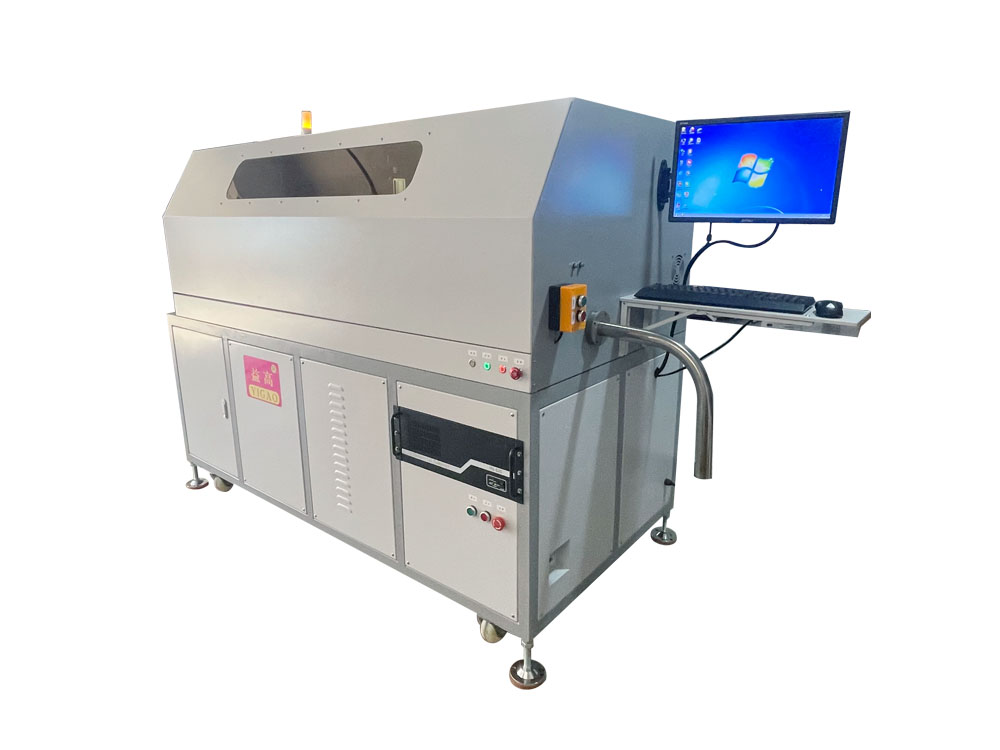

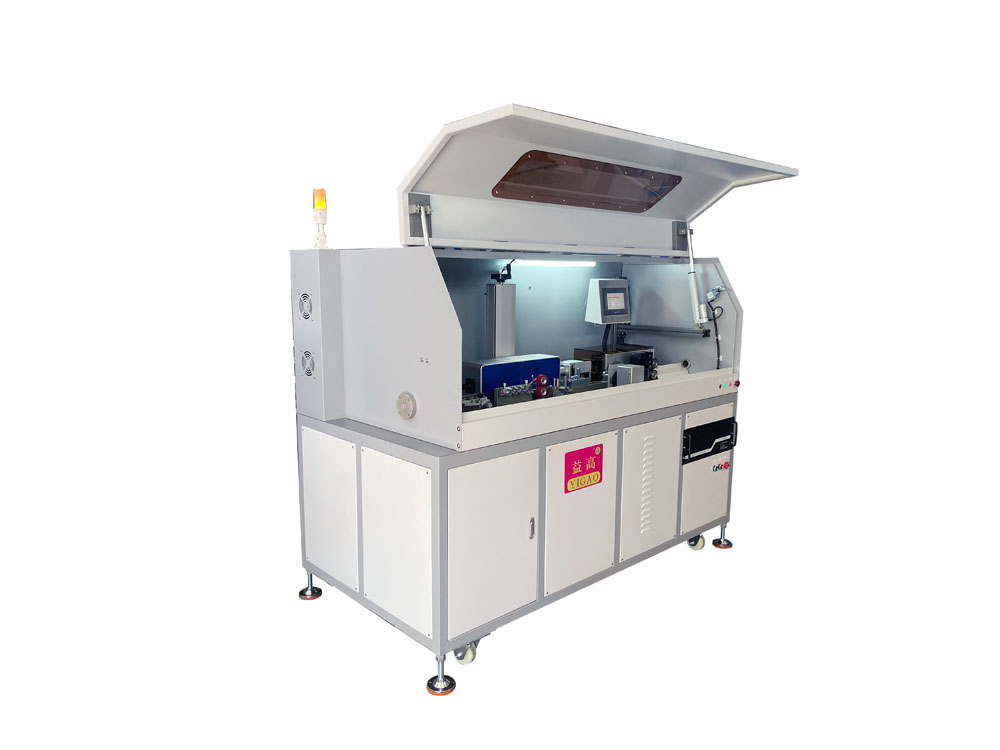

激光剥线全自动裁线剥线机YG-220+2G
一、主机工艺配置：
| 序 号 |
品 名 |
品牌 性能 |
产 地 |
| 1 |
显示屏 |
威纶通TK6070ip |
台湾 |
| 2 |
控制板 |
GrandUse |
台湾 |
| 3 |
开关电源 |
明纬MW |
台湾 |
| 4 |
变压器 |
白云电器 |
广州 |
| 5 |
步进电机 |
雷赛 |
深圳 |
| 6 |
驱动器SR5 |
畅享 |
深圳 |
| 7 |
电磁铁24V、36W |
玖顺机电 |
东莞 |
| 8 |
同步轮+同步带 |
guitz |
东莞 |
| 9 |
气压表 |
SMC |
进口 |
| 10 |
压力表 |
SMC |
进口 |
| 11 |
气 缸 |
AirTAC |
台湾 |
| 12 |
光电开关 |
F&C |
台湾 |
| 13 |
螺 丝 |
304不锈钢 |
东莞 |
二、激光机工艺配置：
| 序 号 |
品 名 |
品牌 性能 |
单 位 |
数 量 |
| 1 |
激光器 |
CO2 大威 30W（10.6波长） |
套 |
2 |
| 2 |
激光头 |
金海创or赛浦森 |
套 |
2 |
| 3 |
高速运转振镜 |
赛浦森10光斑（10.6波长） |
套 |
2 |
| 4 |
场镜 |
晶格子F160（10.6波长） |
个 |
2 |
| 5 |
扩束镜 |
晶格子6倍扩束（10.6波长） |
套 |
2 |
| 6 |
打标卡及软件 |
金橙子主副卡 |
套 |
1 |
| 7 |
工控主机、显示器 |
I3CPU、4G内存、128G硬盘、WIN7系统、19寸显示器 |
台 |
1 |
| 8 |
立柱光路 |
CO2蓝色光路 |
套 |
2 |
三
、技术参数：
| 电 源 |
220V/50HZ |
| 功 率 |
1.5KW |
| 功 能 |

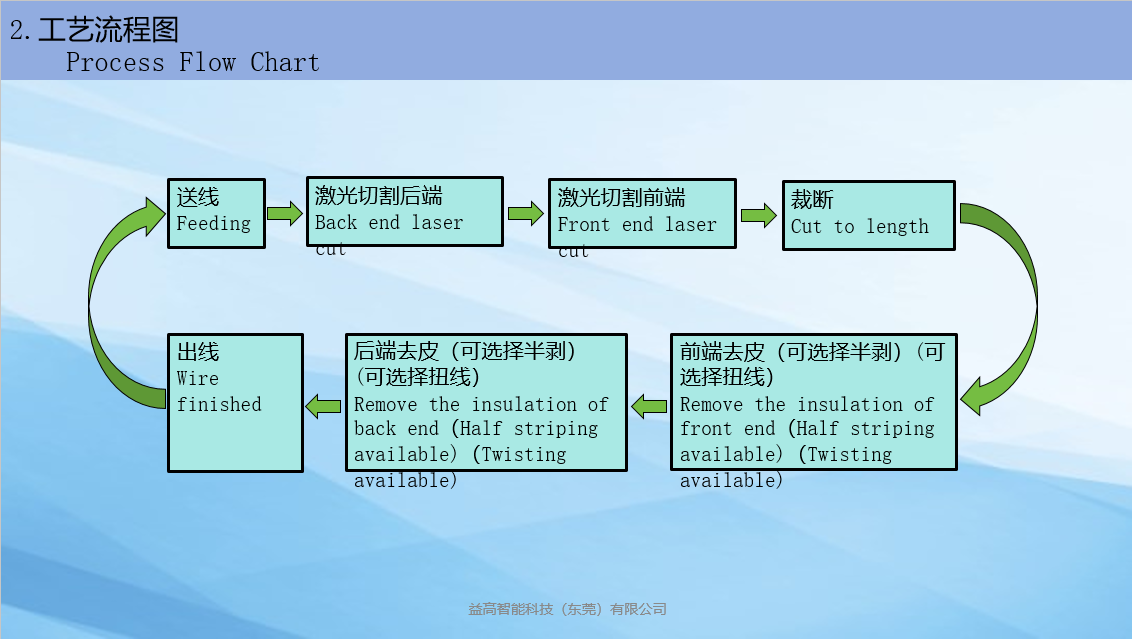

激光烧“H”型 or 烧“O”型、除皮、半剥留皮、切断 |
| 切断长度 |
MAX 9999mm |
| 切断精度 |
±1mm |
| 剥皮长度 |
前后 MAX 50mm+50mm |
| 剥线公差 |
±0.1mm |
| 进料数量 |
1 条 |
| 线材类型 |
排线 扁线 电子线 军工航天特殊线材等 |
| 激光机共2台 |
2个激光器+1台电脑主机+1台工控主机+1台电脑显示器 |
| 激光器类型 |
2台 30W CO2激光器/风冷 |
| 激光总功率 |
60W |
| 激光频率 |
1KHz-25KHz |
| 激光波长 |
10．6um |
| 切割精度 |
±0.1mm |
| 切割速度 |
0 ～ 500mm/S |
| 电力需求 |
AC220V ±10% 16A |
| 支持图形格式 |
DST、PLT、AI、BMP、DXF、JPG |
| 支持软件 |
CORELDRAW PHOTOSHOP AUTOCAD AI |
| 适用材质 |
镀银线 FF软排线 铁氟龙线 铝箔麦拉极细同轴线等 |
| 使用环境 |
洁净无尘，无震源 |
| 空气压力 |
5Kgs ～ 7Kgs（需要脱皮时才用） |
| 控制模式 |
寸动、单动及自动（连续） |
| 外观尺寸 |
L210mm0*W1000mm*H1600mm |
| 重 量 |
600Kg |
四、特点说明
1、采用高端GrandUse电路系统指挥激光剥线剥除系统，使送线、剥线、裁切更为稳定精准，采用优质元器件，使设备品质更有保障、运行更为持久、顺畅、稳固。
2、能以高精度高效率加工航空航天用高端线材，采用CO2激光剥皮技术，不会对线材芯部造成任何缺陷或损伤，从而确保最佳性能。
3、整体系统的设计符合人体工程学，配备激光安全窗口、先进操作系统、电脑显示器、键盘、鼠标和触摸屏显示器，便捷、一目了然，只需在电脑上和触摸屏显示器上输入相对应的参数，设备马上会准确无误地制造出无与伦比的最佳产品，且精度非常高，操作时带给你美妙的舒适感和满满的成就感，是军工产品制造人和航天产品制造人不可多得的好帮手。
4、运行中噪音低、电耗低、速度快、效率高。烟尘废气采用真空吸料方式，方便、干净、简单。
|
