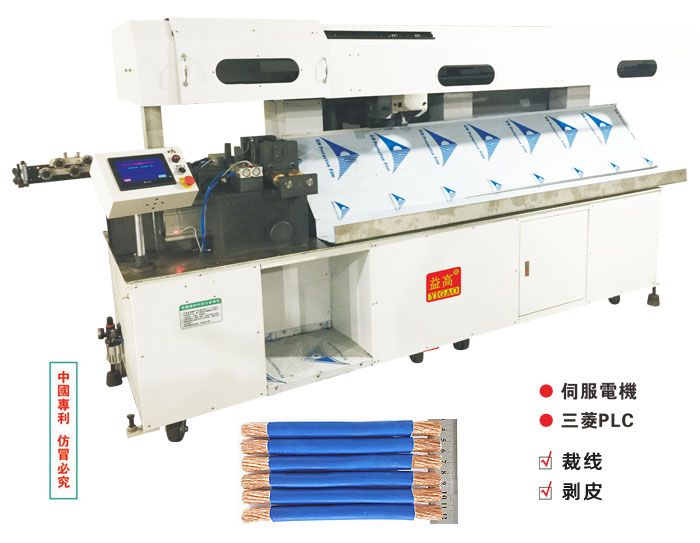

YG-1500L+D、YG-1500L+DD粗线缆电脑全自动裁线剥皮机
特点说明 本机使用日本三菱 PLC 及人机介面触摸屏，采用日本安川YASK伺服马达，日本 SMC 气缸，德国FESTO电磁阀，日本欧姆龙OMRON感应器，日本THK 直线导轨等等。 采用了与常规裁线机不一样的剥线方式，充分利用了刀架运动的原理，作为剥皮的动作，能轻松解决了如AWG0、AWG1、AWG2的粗线缆之类的裁剥问题，是线材加工史上的一次工业革命。 能精确裁剥且不损伤内芯线，速度快、剥头整齐规范。 D为后粗线缆。
技术参数Technical parameters
D款机型
| 电线线径换算表 Electric wire diameter conversion table | | 导体 mm2 | 5.262 | 8.37 | 13.3 | 21.15 | 33.62 | 42.41 | 53.49 | | 线号 AWG | 10 | 8 | 6 | 4 | 2 | 1 | 0 | | 导体 ømm | 2.59 | 3.26 | 4.11 | 5.19 | 6.54 | 7.35 | 8.25 |
| 机 型 | YG-1500L+D | YG-2000L+D | YG-3000L+D | YG-4000L+D | YG-5000L+D | | 马 达 | AC Servo motor | | 电 源 | AC 3相220V(380V) | | 切断长度 | 100mm-15000mm | 100mm-20000mm | 100mm-30000mm | 100mm-40000mm | 100mm-50000mm | | 剥皮长度 | 最短5.0mm+5.0mm 最长30mm+30mm （如果剥皮长可另外订制) | | 控制模式 | 寸动，单动及自动（连续） | | 最大线径 | ø25 | ø25 | ø25 | ø25 | ø25 | | 刀具 | 按线材样品制作 | | 外观尺寸 | 3000X900X 1600mm | 3800X900X 1600mm | 4300X900X 1600mm | 5300X900X 1600mm | 6300X900X 1600mm | | 重 量 | 1600Kg | 1780Kg | 1980Kg | 2180Kg | 2380Kg |
| 机 型 | YG-6000L+D | YG-7000L+D | YG-8000L+D | YG-9000L+D | YG-10000L+D | | 马 达 | AC Servo motor | | 电 源 | AC 3相220V(380V) | | 切断长度 | 100mm-60000mm | 100mm-70000mm | 100mm-80000mm | 100mm-90000mm | 100mm-100000mm | | 剥皮长度 | 最短5.0mm+5.0mm 最长30mm+30mm （如果剥皮长可另外订制) | | 控制模式 | 寸动，单动及自动（连续） | | 最大线径 | ø25 | ø25 | ø25 | ø25 | ø25 | | 刀具 | 按线材样品制作 | | 外观尺寸 | 7300X900X 1600mm | 8300X900X 1600mm | 9300X900X 1600mm | 10300X900X 1600mm | 11300X900X 1600mm | | 重 量 | 2580Kg | 2780Kg | 2980Kg | 3180Kg | 3380Kg |
| 机 型 | YG-11000L+D | YG-12000L+D | YG-13000L+D | YG14000L+D | YG-15000L+D | | 马 达 | AC Servo motor | | 电 源 | AC 3相220V(380V) | | 切断长度 | 100mm-110000mm | 100mm-120000mm | 100mm-130000mm | 100mm-140000mm | 100mm-150000mm | | 剥皮长度 | 最短5.0mm+5.0mm 最长30mm+30mm （如果剥皮长可另外订制) | | 控制模式 | 寸动，单动及自动（连续） | | 最大线径 | ø25 | ø25 | ø25 | ø25 | ø25 | | 刀具 | 按线材样品制作 | | 外观尺寸 | 12300X900X 1600mm | 13300X900X 1600mm | 14300X900X 1600mm | 15300X900X 1600mm | 16300X900X 1600mm | | 重 量 | 3580Kg | 3780Kg | 3980Kg | 4180Kg | 4380Kg |
DD款机型 | 电线线径换算表 Electric wire diameter conversion table | | 导体 mm2 | 5.262 | 8.37 | 13.3 | 21.15 | 33.62 | 42.41 | 53.49 | 67.43 | 85.01 | 107.22 | | 线号 AWG | 10 | 8 | 6 | 4 | 2 | 1 | 0 | 00 | 000 | 0000 | | 导体 ømm | 2.59 | 3.26 | 4.11 | 5.19 | 6.54 | 7.35 | 8.25 | 9.27 | 10.4 | 11.68 |
| 机 型 | YG-1500L+DD | YG-2000L+DD | YG-3000L+DD | YG-4000L+DD | YG-5000L+DD | | 马 达 | AC Servo motor | | 电 源 | AC 3相220V(380V) | | 切断长度 | 100mm-15000mm | 100mm-20000mm | 100mm-30000mm | 100mm-40000mm | 100mm-50000mm | | 剥皮长度 | 最短5.0mm+5.0mm 最长30mm+30mm （如果剥皮长可另外订制) | | 控制模式 | 寸动，单动及自动（连续） | | 最大线径 | ø75 | ø75 | ø75 | ø75 | ø75 | | 刀具 | 按线材样品制作 | | 外观尺寸 | 3500X1000X 1700mm | 4000X1000X 1700mm | 5000X1000X 1700mm | 6000X1000X 1700mm | 7000X1000X 1700mm | | 重 量 | 1800Kg | 2000Kg | 2200Kg | 2400Kg | 2600Kg |
| 机 型 | YG-6000L+DD | YG-7000L+DD | YG-8000L+DD | YG-9000L+DD | YG-10000L+DD | | 马 达 | AC Servo motor | | 电 源 | AC 3相220V(380V) | | 切断长度 | 100mm-60000mm | 100mm-70000mm | 100mm-80000mm | 100mm-90000mm | 100mm-100000mm | | 剥皮长度 | 最短5.0mm+5.0mm 最长30mm+30mm （如果剥皮长可另外订制) | | 控制模式 | 寸动，单动及自动（连续） | | 最大线径 | ø75 | ø75 | ø75 | ø75 | ø75 | | 刀具 | 按线材样品制作 | | 外观尺寸 | 8000X1000X 1700mm | 9000X1000X 1700mm | 10000X1000X 1700mm | 11000X1000X 1700mm | 12000X1000X 1700mm | | 重 量 | 2800Kg | 3000Kg | 3200Kg | 3400Kg | 3600Kg |
| 机 型 | YG-11000L+DD | YG-12000L+DD | YG-13000L+DD | YG14000L+DD | YG-15000L+DD | | 马 达 | AC Servo motor | | 电 源 | AC 3相220V(380V) | | 切断长度 | 100mm-110000mm | 100mm-120000mm | 100mm-130000mm | 100mm-140000mm | 100mm-150000mm | | 剥皮长度 | 最短5.0mm+5.0mm 最长30mm+30mm （如果剥皮长可另外订制) | | 控制模式 | 寸动，单动及自动（连续） | | 最大线径 | ø75 | ø75 | ø75 | ø75 | ø75 | | 刀具 | 按线材样品制作 | | 外观尺寸 | 13000X1000X 1700mm | 14000X1000X 1700mm | 15000X1000X 1700mm | 16000X1000X 1700mm | 17000X1000X 1700mm | | 重 量 | 3800Kg | 4000Kg | 4200Kg | 4400Kg | 4600Kg |
产能表：1线进料 | STROKE | YG-1500L+D(D) | | 次数 | 切线长度 Cutting length | 条/每小时 PCS/HR | | 1 | 300mm--1500mm | 800条(PCS)--550条(PCS) | | 2 | 1500mm--3000mm | 550条(PCS)--400条(PCS) |
|
