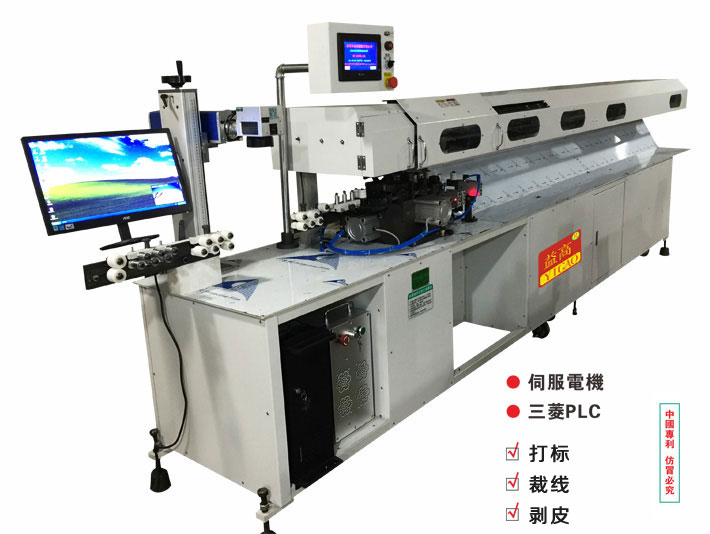

YG-1500L+G电脑全自动激光打标裁线剥皮机
特点说明
本机使用日本三菱 PLC 及人机介面触摸屏，采用日本安川YASK伺服马达，日本 SMC 气缸，德国FESTO电磁阀，日本欧姆龙OMRON感应器，日本THK 直线导轨。 全自动裁线剥皮激光打标机（也叫裁线剥皮镭射喷码机）是由电脑主机+工控主机+显示屏+高速裁线机组成，集打标、裁线及两端剥皮一体化的全自动设备，采用进口的激光器，电光转换效率高、运行稳定、成本低、无耗材，先进的激光喷码技术使线材在裁剥前能轻松地标刻所需要的编码、序列号、日期、各种条形码和二维码等等，也可根据客户生产线的不同需要灵活修改 全自动裁线剥皮激光打标机可制造出带唯一性标志信息的线材，信息稳定、经久耐用、独立性好、使用价值高。产品广泛应用于航天领域、汽车领域、通讯领域、医疗领域等等。
（注：激光喷码主要适用于PVC、ABS、铁氟龙等塑料制成的电线，特殊材料的线材如要喷码，可在制作电线时加上激光粉，或者采用紫外激光喷码裁线机）
技术参数Technical parameters
| 机 型 | YG-1500L+G | YG-2000L+G | YG-3000L+G | YG-4000L+G | YG-5000L+G | | 马 达 | AC Servo motor | | 电 源 | AC 3相220V(380V) | | 切断长度 | 100mm-15000mm | 100mm-20000mm | 100mm-30000mm | 100mm-40000mm | 100mm-50000mm | | 剥皮长度 | Ⅰ:前后剥皮最短5mm+5mm,前后剥皮最长100mm Ⅱ:前后剥皮最短5mm+5mm,前后剥皮最长200mm Ⅲ:前后剥皮最短5mm+5mm,前后剥皮最长300mm; IV:前后剥皮最短5mm+5mm,前后剥皮最长400mm (如需剥更长的请另定制) | | 控制模式 | 寸动，单动及自动（连续） | | 适用线材 | 医疗线、汽车线、电脑线、电源线及特殊线材 | | 刀具 | 按线材样品制作 | | 外观尺寸 | 3650mmX1580mm X1300mm | 4150mmX1580mm X1300mm | 5150mmX1580mm X1300mm | 6150mmX1580mm X1300mm | 7150mmX1580mm X1300mm | | 重 量 | 630Kg | 670Kg | 740Kg | 810Kg | 860Kg |
| 机 型 | YG-6000L+G | YG-7000L+G | YG-8000L+G | YG-9000L+G | YG-10000L+G | | 马 达 | AC Servo motor | | 电 源 | AC 3相220V(380V) | | 切断长度 | 100mm-6000mm | 100mm-70000mm | 100mm-80000mm | 100mm-90000mm | 100mm-100000mm | | 剥皮长度 | Ⅰ:前后剥皮最短5mm+5mm,前后剥皮最长100mm Ⅱ:前后剥皮最短5mm+5mm,前后剥皮最长200mm Ⅲ:前后剥皮最短5mm+5mm,前后剥皮最长300mm; IV:前后剥皮最短5mm+5mm,前后剥皮最长400mm (如需剥更长的请另定制) | | 控制模式 | 寸动，单动及自动（连续） | | 适用线材 | 护套线、电脑线、电源线及特殊线材 | | 刀具 | 按线材样品制作 | | 外观尺寸 | 8150mmX1580mm X1300mm | 9150mmX1580mm X1300mm | 10150mmX1580mm X1300mm | 111500mmX1580mm X1300mm | 12150mmX1580mm X1300mm | | 重 量 | 980Kg | 1050Kg | 1160Kg | 1280Kg | 1390Kg |
| 机 型 | YG-11000L+G | YG-12000L+G | YG-13000L+G | YG-14000L+G | YG-15000L+G | | 马 达 | AC Servo motor | | 电 源 | AC 3相220V(380V) | | 切断长度 | 100mm-110000mm | 100mm-120000mm | 100mm-130000mm | 100mm-140000mm | 100mm-1500000mm | | 剥皮长度 | Ⅰ:前后剥皮最短5mm+5mm,前后剥皮最长100mm Ⅱ:前后剥皮最短5mm+5mm,前后剥皮最长200mm Ⅲ:前后剥皮最短5mm+5mm,前后剥皮最长300mm; IV:前后剥皮最短5mm+5mm,前后剥皮最长400mm (如需剥更长的请另定制) | | 控制模式 | 寸动，单动及自动（连续） | | 适用线材 | 护套线、电脑线、电源线及特殊线材 | | 刀具 | 按线材样品制作 | | 外观尺寸 | 13150mmX1580mm X1300mm | 14150mmX1580mm X1300mm | 15150mmX1580mm X1300mm | 16150mmX1580mm X1300mm | 17150mmX1580mm X1300mm | | 重 量 | 1500Kg | 1620Kg | 1750Kg | 1860Kg | 1980Kg |
产能表：2线进料 | STROKE | YG-1500L+G | | 次数 | 切线长度 Cutting length | 条/每小时 PCS/HR | | 1 | 100mm--1500mm | 3000条(PCS)--2000条(PCS) | | 2 | 1500mm--3000mm | 2000条(PCS)--1280条(PCS) | | 3 | 3000mm--4500mm | 1280条(PCS)--900条(PCS) |
|
