当前位置:首页 产品中心 智能式裁线机

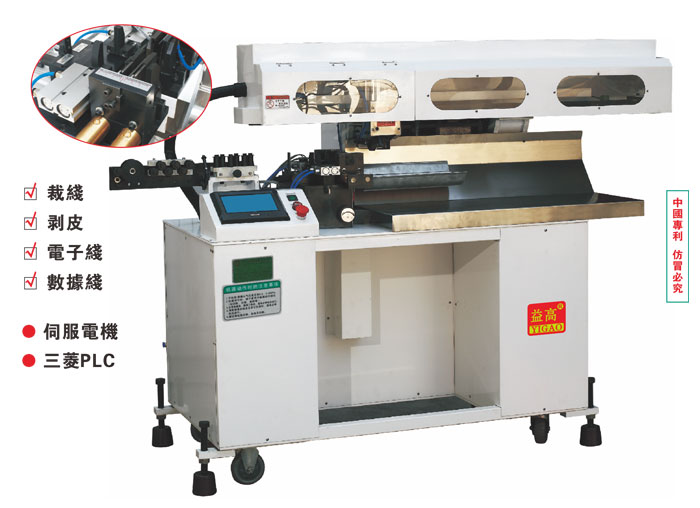

YG-950L高速电脑全自动裁线剥皮机
【商品说明】



产能表:10线进料Productivity table: 10 wire feeding

STROKEYG-950L
次数切线长度 Cutting length条/每小时 PCS/HR
143mm--950mm20000条(PCS)--12000条(PCS)
2950mm--1900mm11800条(PCS)--8500条(PCS)
31900mm--2850mm8400条(PCS)--5600条(PCS)



适配加工电线线径范围 Applicable scope of processing wire diameter
导体 mm20.01270.03160.05070.08040.12810.20470.32470.51890.81071.3182.0753.3325.2628.37
线号 AWG363230282624222018161412108
导体 ømm0.1270.2030.2540.320.4040.5110.6430.8131.021.291.632.052.593.26

 线径范围



[ YG-1500L高速电脑全自动裁线剥皮机Super-speed fully-automatic computer cutting &   stripping machine ]



 特点说明

  1. 本机使用日本三菱 PLC 及人机介面触摸屏,采用日本安川YASK伺服马达,日本 SMC 气缸,德国FESTO电磁阀,日本欧姆龙OMRON感应器,日本THK 直线导轨。

  2. 综合了电脑式裁线机易调省时和机械裁线机产量大效率高的优点 。延前夹和延后放的功能大大增加了本机的可适用性 ,可操作性,速度快、稳定性好、精确度高。 可加工电线种类如单股线、隔离线、排线、并线、各式单心线、电脑线 等。

  3. 此款非标机型可定制最长单次行程达十五米YG-15000L,也可增加其功能:需要带分线则为"+F"机型;需要多段裁剥则为"+B"机型、特殊线材可另加装塞线部分等,且有中英文版供客人选用。





 技术参数Technical parameters

机 型 YG-950LYG-1500LYG-2000LYG-3000L
马 达AC Servo motor
电 源AC 3相220V(380V)
切断长度43--9999mm50--15000mm50--20000mm50--30000mm
剥皮长度最短:平刀1.5+1.5、齿刀3.0+3.0 最长:30+30最短:平刀3.5+3.5、齿刀5.0+5.0 最长:30+30
半剥皮功能单边3--30mm单边3.5--30mm (不必垫片采微调方式)
控制模式寸动,单动及自动(连续)
更换刀具8、10、12、14AWG;16、18AWG;20、24AWG角刀;24、28、30AWG平口刀
适用线材AWG8--AWG32及排线、并线,特殊线材
外观尺寸1700mm×750mm ×1580mm3000×700 ×1600mm3300×700 ×1600mm3700×700 ×1600mm
重 量420Kg460Kg520Kg550Kg

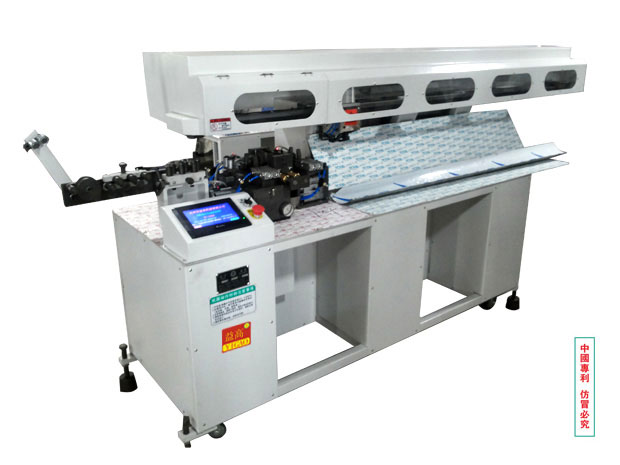

机 型 YG-4000LYG-5000LYG-6000L
马 达AC Servo motor
电 源AC 3相220V(380V)
切断长度50--40000mm50--50000mm50--60000mm
剥皮长度最短:平刀1.5+1.5、齿刀3.0+3.0 最长:30+30最短:平刀3.5+3.5、齿刀5.0+5.0 最长:30+30
半剥皮功能单边3--30mm单边3.5--30mm (不必垫片采微调方式)
控制模式寸动,单动及自动(连续)
更换刀具8、10、12、14AWG;16、18AWG;20、24AWG角刀;24、28、30AWG平口刀
适用线材AWG8--AWG32及排线、并线,特殊线材
外观尺寸4700mm×700mm ×1600mm5700×700 ×1600mm6700×700 ×1600mm
重 量610Kg635Kg665Kg


机 型 YG-7000LYG-8000LYG-9000LYG-10000L
马 达AC Servo motor
电 源AC 3相220V(380V)
切断长度50--70000mm50--80000mm50--90000mm50--100000mm
剥皮长度最短:平刀1.5+1.5、齿刀3.0+3.0 最长:30+30最短:平刀3.5+3.5、齿刀5.0+5.0 最长:30+30
半剥皮功能单边3--30mm单边3.5--30mm (不必垫片采微调方式)
控制模式寸动,单动及自动(连续)
更换刀具8、10、12、14AWG;16、18AWG;20、24AWG角刀;24、28、30AWG平口刀
适用线材AWG8--AWG32及排线、并线,特殊线材
外观尺寸7700mm×700mm ×1600mm8700×700 ×1600mm9700×700 ×1600mm10700×700 ×1600mm
重 量690Kg835Kg885Kg950Kg



机 型 YG-11000LYG-12000LYG-13000LYG-140000LYG-150000L
马 达AC Servo motor
电 源AC 3相220V(380V)
切断长度50--110000mm50--120000mm50--130000mm50--140000mm50--150000mm
剥皮长度最短:平刀1.5+1.5、齿刀3.0+3.0 最长:30+30最短:平刀3.5+3.5、齿刀5.0+5.0 最长:30+30
半剥皮功能单边3--30mm单边3.5--30mm (不必垫片采微调方式)
控制模式寸动,单动及自动(连续)
更换刀具8、10、12、14AWG;16、18AWG;20、24AWG角刀;24、28、30AWG平口刀
适用线材AWG8--AWG32及排线、并线,特殊线材
外观尺寸11700mm×700mm ×1600mm12700×700 ×1600mm13700×700 ×1600mm14700×700 ×1600mm15700×700 ×1600mm
重 量1010Kg1070Kg1130Kg1190Kg1250Kg




产能表:5线进料Productivity table: 5 wire feeding

STROKEYG-1500L
次数切线长度 Cutting length条/每小时 PCS/HR
150mm--1500mm18000条(PCS)--10000条(PCS)
21500mm--3000mm9800条(PCS)--6000条(PCS)
33000mm--4500mm5800条(PCS)--4000条(PCS)
