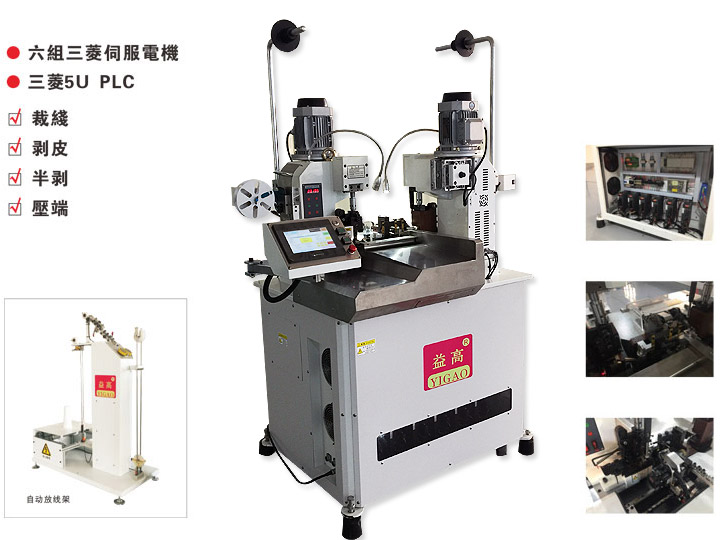

YG-G3高速全自动双头端子压著机(伺服)
| 适配加工电线线径范围 Applicable scope of processing wire diameter | | mm2 | 0.013 | 0.03 | 0.05 | 0.08 | 0.1 | 0.2 | 0.3 | 0.5 | 0.9 | 1.3 | 2.0 | 3.0 | 5.0 | | AWG | 36 | 32 | 30 | 28 | 26 | 24 | 22 | 20 | 18 | 16 | 14 | 12 | 10 |
|
| 线径范围 |
|
|
|
|
特点说明
1、伺服式高速全自动双头端子压著机使用日本松下伺服电机、日本三菱PLC及人机介面触摸屏，采用日本SMC气缸、电磁阀，德国FESTO电磁阀、调气阀，日本和泉IDEC开关、日本神视SUNX光纤、光纤放大器，日本欧姆龙OMRON编码器、感应器，日本住友SUMITOMO减速机等等。全伺服电脑控制，七寸触摸屏宽大、直观且能自由旋转180度，易看易学易懂易操作。 2、本机台是一种精密型的两端裁线剥皮压著端子的高端设备，采用六台日本松下伺服电机、原装进口的滚珠丝杆驱动，使电线的输送、电线两端的剥皮及两端的端子压著位置非常精准，相互之间的动作衔接流畅。 3、内部数据的调整全在电脑上操作（调整裁线长度、剥皮长度、切线深度、压端位置等等）。 4、自动检测功能能及时有效地控制不良品的发生，且能及时发现并处理。YG-G3是一款安全、高效、精密的理想设备。 5、特殊线材需要加热剥皮时，可以特别定制加热式裁线剥皮全自动端子机，例如铁氟龙电线、纤维电线等的加工！
技术参数Technical parameters | 型 号 | Model | YG-G3 | | 电 源 | Power | AC220V 50/60 Hz 单相(single-phase) | | 功 能 | Function | 电线切断、单端剥皮、双端剥皮、单端压着、双端压着 Wire cutting, single-end stripping, both-end stripping, single-end pressing, and both-end pressing | | 产 能 | Productivity | 3800 条 / 小时（ 300mm以内） 4800 pieces/hour (within 300mm) | | 电线规格 | Wire specification | AWG32 -- AWG18 | | 适用线种 |
| AV、AVS、AVSS、CAVUS、KVKIV、UL | | 剥皮长度 | Stripping length | A端:0.1mm--13mm(21mm不含打端、35mm半剥) B端:0.1mm--10mm | | 加工长度 | Processing length | 21mm--9999mm(指中间留皮部分refer to the middle part with skin) | | 切断精度 | Cutting precision | 误差少于±0.1mm(0.1+0.005*L)mm 以内L=切断长度 | | 空气压力 | Air pressure | 5--8kgf(需使用清洁干燥空气) 5-8kgf (need clean and dry air) | | 适用端子 |
| 连续端子、横、直式，前端最长25mm，后端最长25mm | | 检测装置 | Testing equipment | 入线异常、气压不足、冲模不良、端子有无、未打端、未剥皮 Abnormal entering, insufficient pressure, unsound punching, no terminal, no ending, and no stripping | | 制动方式 |
| 伺服电机 | | 压着能力 | Pressing capacity | 2.0T | | 外观尺寸 | External dimensions | 1100 x 920 x 1600 mm | | 重量 | Weight | 400kg |
|
