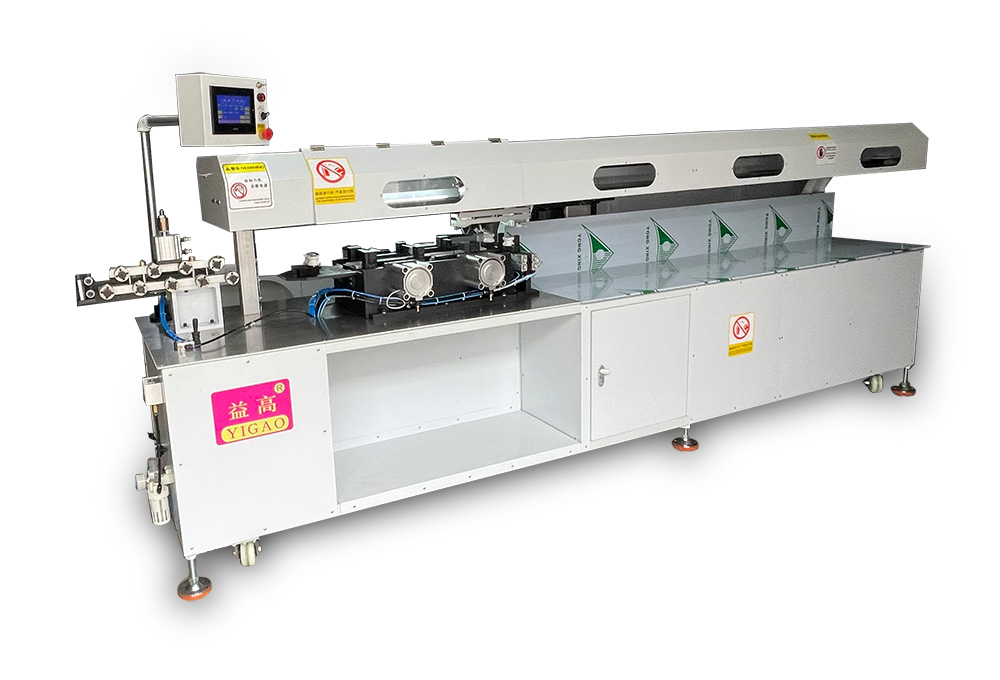

YG-2000L+BLS双刀架长剥式高速电脑裁线剥皮机
一、工艺配置
| 序 号 |
品 名 |
品牌 性能 |
产 地 |
| 1 |
PLC |
三菱 |
日本 |
| 2 |
伺服电机 |
信捷 |
无锡 |
| 3 |
显示屏 |
信捷 |
无锡 |
| 4 |
气缸 |
SMC |
日本 |
| 5 |
电磁阀 |
AirTAC |
台湾 |
| 6 |
磁性开关 |
SMC |
日本 |
| 7 |
电感式接近传感器 |
OMRON |
日本 |
| 8 |
直线导轨 |
HIWIN |
台湾 |
| 9 |
开关电源 |
明纬MW |
台湾 |
| 10 |
同步轮 |
百成 |
佛山 |
| 11 |
同步带 |
金龙 |
泰州 |
| 12 |
压力表 |
山耐斯 |
浙江 |
| 13 |
过滤器 |
贝斯特 |
浙江 |
二、技术参数
| 电 源 |
220V/50HZ |
| 功 率 |
2.3KW |
| 电 机 |
伺服电机(脉冲) |
| 设备特点 |
智慧双刀架 |
| 工艺流程 |
前端剥皮(半剥)、前后刀架张开、拉线、前后刀架合拢裁断、后端剥皮(半剥)、后刀架张开、拉线放线 |
| 切断长度 |
最短100mm～最长mm(设备有效长度n倍) |
| 切断精度 |
±1mm |
| 剥皮长度 |
前端Min10mm～Max300mm、后端Min10mm～Max刀架长度减去前端所剥长度 |
| 控制模式 |
寸动、单动及自动（连续） |
| 适用线材 |
新能源电缆、光伏电缆、特殊硬线等 |
| 裁线能力 |
Max φ16mm |
| 效 率 |
一条进线、500mm长、500PCS/H左右 |
| 气 压 |
0.6Mpa～0.8Mpa |
| 裁 线 台 |
不锈钢台面、长度2M |
| 外观尺寸 |
L4150mm*W750mm*H1600mm |
| 重 量 |
680Kg |
三、特点说明
1、采用智能高端操作系统指挥整台设备有序运动，使送线、剥线、切线更为稳定精准，采用优质元器件，使设备品质更有保障、运行更为持久、顺畅、稳固。

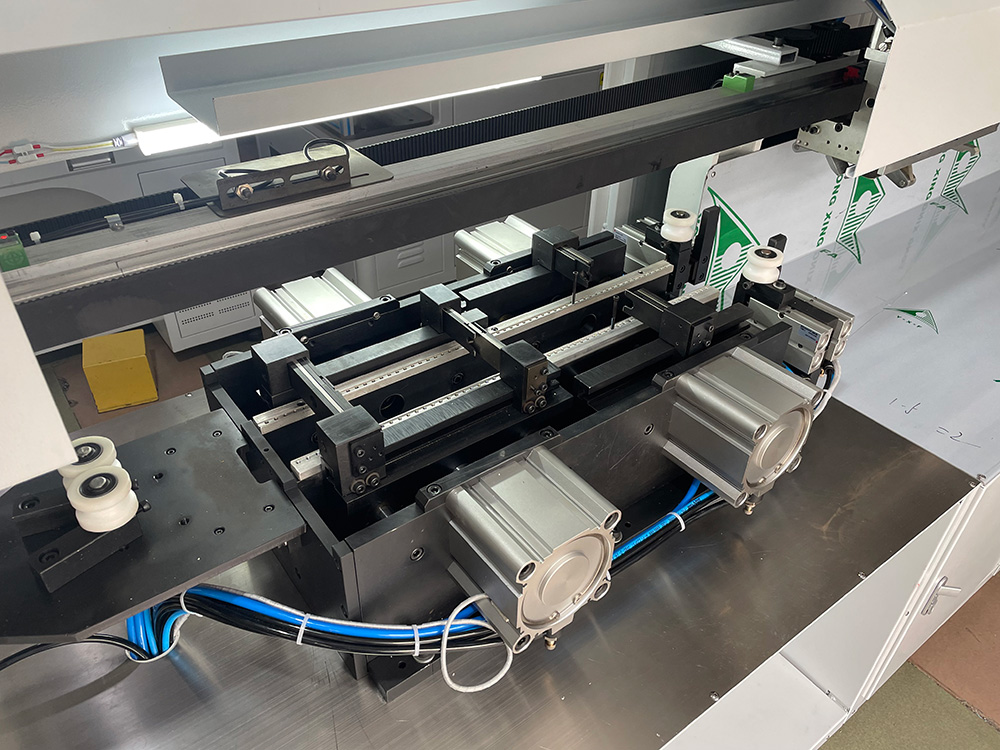

2、长剥式双刀架的设计，轻松地解决了特殊线材，如新能源硬线、光伏硬线及其他非标硬线的前端后端半剥及前端后端剥长皮的问题。成功智造出了前端后端剥皮长度分别可达100mm、200mm、300mm、500mm、800mm、1000mm等多款双刀架搭配的机型(如需剥更长的另定制)。
3、设备整体设计符合人体工程学，配备安全防护罩、先进智慧型操作系统、便捷、一目了然，只需在触摸屏上输入相对应的参数，设备马上会准确无误地制造出无与伦比的最佳产品，且精度高，操作时带给你美妙的舒适感和满满的成就感，是新能源硬线、光伏硬线及其他非标硬线加工时不可多得的好帮手。
4、运行中噪音低、电耗低、速度快、效率高，刀架下面安装有专门掉废皮废料的漏斗，方便、干净、简单。
5、机型有YG-1500L+BLS、YG-2000L+BLS、YG-3000L+BLS…………
YG-8000L+BLS、YG-10000L+BLS、YG-15000L+BLS。
|
