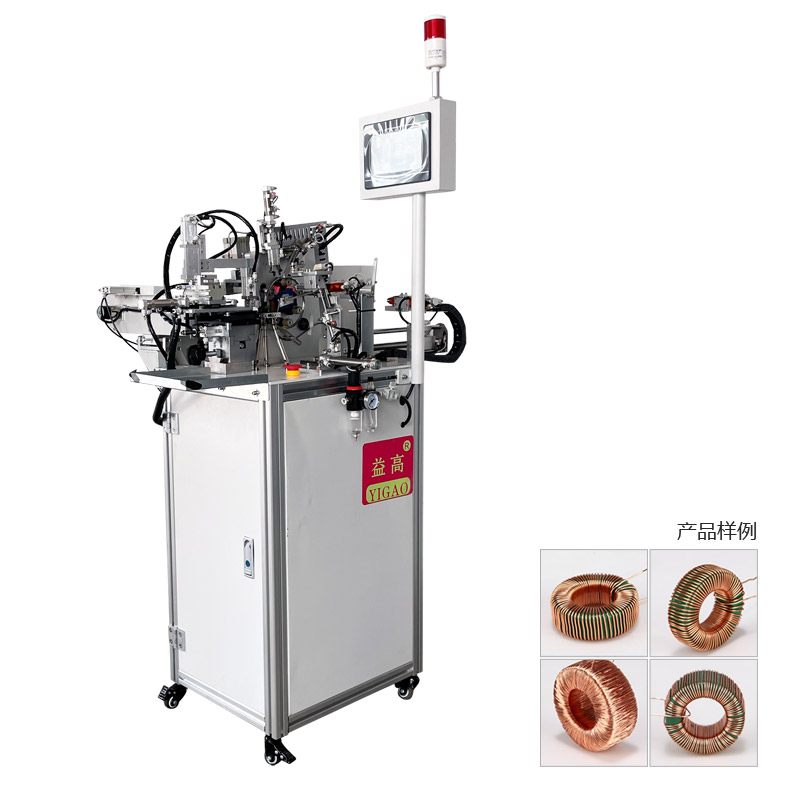

智能式全自动环形电感绕线机YG-01A
特点说明：
1、 智能式全自动环形电感绕线机采用PLC人机界面控制系统，设计结构简单合理，适用于各类环形线圈的生产，范围广、高效便捷、安装调试及维护方便，操作人员只需简单的培训即可熟练掌握。
2、 可根据不同的需求更换绕线环及夹持装置，设备采用落地式设计外观简洁、小巧，伺服电机驱动动作流畅、精确平稳，所有的传动以及标准件都采用上好品牌、寿命经久耐用、性能稳定。
3、 可实现单层绕线、多层绕线和对绕线方式（也叫蝴蝶绕）。
4、 在出现圈数不对，绕线错误时均能自动检测自动报警停机。
5、 配置标准储线环（可根据客户要求设计非标储线环）。
6、 控制器可储存多款不同的绕线模式，每台设备可适应多个产品的绕线要求。
技术参数：
| 电源 | 220V/110V 50/60Hz |
| 气压 | 0.6Kps～0.8Kps |
| 最大线径 | 0.30mm(30#) |
| 最小线径 | 0.05mm(43#) |
| 最大成品外径 | 35mm(1.365”) (有特殊尺寸的可另外定制) |
| 最小成品内径 | 8mm(0.314”) |
| 最大成品高度 | 25mm(0.975”) |
| 线距控制 | 编程控制 |
| 分段绕线控制 | 编程控制 |
| 累积式绕线控制 | 编程控制 |
| 排 线 电 机 | 混合型步进电机 |
| 主 电 机 | 伺服电机 |
| 绕线速度 | 可调，设备最快1400转/分钟 |
| 产 量 | 4寸环30PCS/H 5寸环25PCS/H |
| 外观尺寸 | 1100mm*900mm*1700mm |
| 重 量 | 72Kg |
|
